Fractional Distillation Systems and Components
分馏式蒸馏系统和部件
For Pilot Plants and Small Scale Production
适用于中试设备和小规模生产

美国Pope公司的中等规模分馏式蒸馏系统,这个出色的创造填补了小型实验室设备和大型加工系统之间的空白。生产能力为1-100加仑/小时,这对中试设备和小规模生产应用是非常理想的。卓越的系统、精确的设计和精良的制造,加之以细心的精加工,一切都是为了满足严格的标准。这也使得这些系统特别能够适应那些要求苛刻的应用,如精细化学品、药品、食品、香料、化妆品等。

分馏式蒸馏系统:

进料方式可为批次式的或连续式的
生产能力:1-100加仑/小时
蒸馏柱直径:2-12英寸,标准法兰接口
材质:玻璃或316-L不锈钢(还有陶瓷、塑胶和合金)
蒸馏柱填充物和内部构件多种多样(Pro-Pak®突出金属是我们的标准填充物)
可提供交钥匙系统,还可提供局部的系统和单个部件


Batch Mode Distillation System批次模式

当加工相对较小量的液体、纯度要求非常高、两种以上的溶剂需要分离时,批次处理模式是一种更可取的选择。

典型的系统包括:

带灌注口和排出阀门的煮沸罐,有玻璃观察孔、液位、压力和温度的感应器,额外预留口。
多种加热方式可供选择。
柱体部分,已有预填充物和需要的内部组件。
带冷却水管、计量阀门和流量计的高效冷凝器。
三路自动回流阀门。
蒸馏产品冷却器和玻璃观察孔。
馏分接收容器(可选择卸料泵)
三路接收器选择阀。
控制系统-标准化的、PLC或基于电脑的。
系统的操作平台和支撑结构。
绝缘隔热装置。

连续模式

当要加工大量或连续数量的液体时,和/或纯度要求不是非常高时,连续处理模式是一种更可取的选择。

典型的系统包括

精确计量进料泵。
带反馈控制的进料预热器。
用于进料点到柱体选择的阀门集合管。
柱体部分,已有预填充物和需要的内部组件。
带冷却水管、计量阀门和流量计的高效冷凝器。
三路自动回流阀门。
蒸馏产品冷却器和玻璃观察孔。
蒸馏物齿轮式卸料泵。
水平壶式再沸器,带蒸汽或热油加热控制、水平开关、到柱体的水蒸汽返回和底部卸料口。
底部冷却器。
控制系统-标准化的、PLC或基于电脑的。
系统的操作平台和支撑结构。
绝缘隔热装置。
Continuous Mode Distillation System

典型柱体填料,可在下列选择

Column Packing Options

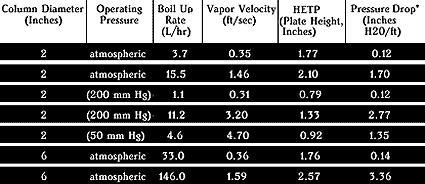

柱体工作比较,Pro-Pak®填充物

Coparative Colum Operation

压力下降规定为每英尺柱体高度。
* 注意:数据是在全回流条件下收集的
大气操作,n-庚烷/methylcyclohexane测试混合
真空操作,n-癸烷/转萘烷混合测试
Cannon Instrument Company, State College, Pa.同意公布。


实验室用玻璃分馏式蒸馏系统

AUTOCOL Glass Fractional Still System

Pope的实验室用玻璃分馏式蒸馏器适用于批次式实验室工作、小规模加工或溶剂回收。标准Pro-Pak®填料,5、12或22升三种煮沸罐(进料瓶)。还可提供其他规格和配置的系统。





分馏式蒸馏系统的示例

AUTOCOL Glass Fractional Still System AUTOCOL Glass Fractional Still System
实验室批次式玻璃分馏式蒸馏系统,包括22升煮沸罐、直径2英寸的精馏柱、冷凝器、12升接收器、回流和加热控制器等。 实验室批次式不锈钢精馏器,包括2加仑煮沸罐、1英寸精馏柱、冷凝器、回流器和控制系统,全部为316-L材质。

中试反应-精馏设备,包括可处理高粘性物质的2加仑反应器、1英寸精馏柱、冷凝器、回流控制器、冷阱、时间和温度自动控制系统,以及其他控制系统、数据记录器和部件,压力范围:100 psi0.01 torr真空。 中试不锈钢批次式分馏式蒸馏系统,10加仑煮沸罐、2英寸精馏柱,可在低温、高压的状况下进行精馏处理。

“交钥匙”两级连续式精馏设备,包括1.52.5英寸精馏柱、温差环流式再沸器、传输泵、接收器、防爆装置和PC控制系统,完全316-L不锈钢材质,具备加压和真空运行能力。 连续分馏式蒸馏系统,2英寸精馏柱,带防爆装置。

安装在平台上的提纯设备,包括2英寸精馏柱、再沸器、冷凝器、蒸馏器、泵、传输釜、防爆控制元件等,用于高纯度电子级材料的生产。 多级连续式提纯设备,包括34英寸精馏柱、温差循环式防爆再沸器,以及吸收器、加热干燥柱、控制阀、感应器和管道,专为纯度高达99.999的化学品生产而设计。

批次式分馏式蒸馏系统,包括80加仑煮沸罐、传输泵、控制系统等。 批次式精馏设备,包括12英寸精馏柱、250加仑煮沸罐、PLC控制系统,全不锈钢材质和防爆装置,用于医药中间体的生产。

欢迎访问www.popechina.com,了解更多信息。
