概述
刮膜式蒸馏设备（Wiped-Film Stills）采用将进料液体在被加热的圆柱形真空室中刮成薄膜的方法，将易挥发的物质与不易挥发的物质分离开来，而这一过程又是非常和缓的。这是一项效果极佳的热分离技术，它的结果是最小的产品分解和最高的产品质量。性能明显优于闪蒸设备、降膜式蒸馏器、旋转式蒸发器和其他设备。
此种工艺的关键卓越优势在于：短暂的进料液体滞留时间、完美的根据高真空能力进行的降温、最佳的混合及物质和热的传导效率。进料液体暴露给加热壁的时间非常短暂（仅几秒钟），这部分归因于带缝隙的刮板设计，它迫使进料液体向下运动，并且滞留时间、薄膜厚度和流动特性都受到严格的控制。高品质的部件、最佳的装备和材料，以及贯穿设计、制造和测试整个过程的完全质量控制，这些使得生产出最高性能品质的设备成为可能。 |
|
|
| 蒸馏设备 |
刮膜式分子蒸馏（短程蒸馏）设备：适用于沸点较高的蒸馏物。采用高真空（高达0.001 torr，即mm Hg）和与加热壁距离很近的内置冷凝器。
刮膜式蒸发设备：适用于中度或低沸点蒸馏物占有显著比例的应用。采用中度真空（达0.1 torr，即mm Hg）和大表面积的外置冷凝器。
许多应用需要不止一次地通过蒸馏器处理，那么交钥匙式的中试或生产用设备就能够实现最优化的工艺条件。通常是将两台或更多台蒸馏器合并在一起连续工作，一般是一台刮膜式蒸发器（WFE）跟一台分子蒸馏器。
另外一种设备结构是混合式蒸馏器（Hybrid Still），它同样适用于有着接近沸点的热敏性物质。将WFE（刮膜式蒸发器）和分离柱结合在一起，关于这种配置的详细描述请点击它的链接。 |
|
| 基本工作过程描述 |
进料液体在真空状态下进入蒸馏器中，并迅速被展开成薄膜，向下到蒸发表面。加热壁（桔红色部分）和高真空（黄色部分）驱使较易挥发的成份（蒸馏物）到接近的内置冷凝器，同时不易挥发的成份（残留物）继续顺着蒸馏柱向下运动。这样分离出来的分馏物通过单独的卸料出口出来。根据应用，所需的产品或是蒸馏物或是剩余的分馏物。可压缩的低分子量的成份收集在真空系统的冷阱上流部分中。为了达到高溶剂负荷，可以选购一个外置冷凝器，它可以迅速安装在蒸馏器的下流部分。（有了外置冷凝器的配合，可以将内置冷凝器拆除，这样就成了典型的“刮膜式蒸发器”，即WFE（Wiped-Film Evaporator），或刮膜式蒸发器的结构。） |
 |
|
|
| 广泛的应用范围 |
- 药品、生物材料浓缩
- 聚合物液化
- 酯类物质、脂肪酸、单、双、三酸甘油酯的分子蒸馏
- 残留物去除/脱色（漂白）
- 维生素、营养物质、基本油类离析
- 石蜡分馏
- 油类除臭（防臭）
- PCB（聚氯联苯）、杀虫剂去除
- 水分去除－达到ppm（百万分率）水平
- 食品、香料的提纯
- 溶剂回收
- 还有许多其他专业应用
|
| 刮膜式蒸馏系统的示例 |
| 尽管所有的Pope刮膜式蒸馏设备都采用公认的刮膜式工艺，但是整个系统的设计都能够根据应用和要求而变化。生产用和中试设备通常包括分子蒸馏器（一个或多个）、真空泵、进出料泵、蒸汽阱、有关仪器仪表，以及其他所需的特定装备，从而提供完整的交钥匙式运行。一套典型的系统包括一个带外置冷凝器的刮膜式蒸发器（WFE），用于高百分率的溶剂去除。另外一种选择是混合式蒸馏器（Hybrid Still），用一个装满填充物的蒸馏柱代替外置冷凝器，这样就可以对热敏性物质进行多盘分馏。 |
| 标准2英寸分子蒸馏实验室设备 |
 |
| 基本2英寸玻璃制分子蒸馏设备，电子加热器。还有不锈钢材质的。 (点击后可观看大图) |
|
| 4英寸联合分子蒸馏/蒸发器 |
 |
| 轻便式半中试设备，定制支撑架上装有标准玻璃部件。为多功能应用而设计，适用于医药中间体研究和生产。 |
|
| 6英寸316L药品蒸发器 |
 |
| 适用于高纯度最终中间体生产。平台和支架是全316-L不锈钢的。Class I, Group D, Div. I防爆。 |
|
|
| 6英寸2级分子蒸馏系统 |
 |
| 图中设备是一套配置齐全（包括有关仪器仪表）的系统，能够独立完成蒸发和/或分子蒸馏，或与现有的工艺联合工作。有连续式或批次式，单级或两级的配备可供选择。2.36平方英尺（0.2193平方米 ）的蒸发面积和316不锈钢的蒸馏器身（还有玻璃和镍基合金可供选择）使得进料率可根据应用需求，从2升/小时至50升/小时以上之间变化。真空水平在300 torr至0.001 torr以下，温度在环境至400C以上。(点击后可观看大图) |
|
| 6英寸生产用生物材料浓缩器/蒸发器 |
 |
| 完全防爆316L不锈钢系统，用于经HPLC提纯加工后的精细合成缩氨酸浓缩。此种系统通常用于替换旋转蒸发器，升级工艺。 |
|
| 12英寸分子蒸馏设备 |
 |
| 完全交钥匙工业用系统，第一级为带障板的脱气器/脱氧器，第二级为12”（1平米蒸发面积）分子蒸馏。配有双冷阱，这样就可以连续操作。适用于从食物油中去除脂肪酸，及其他相关应用。 |
|

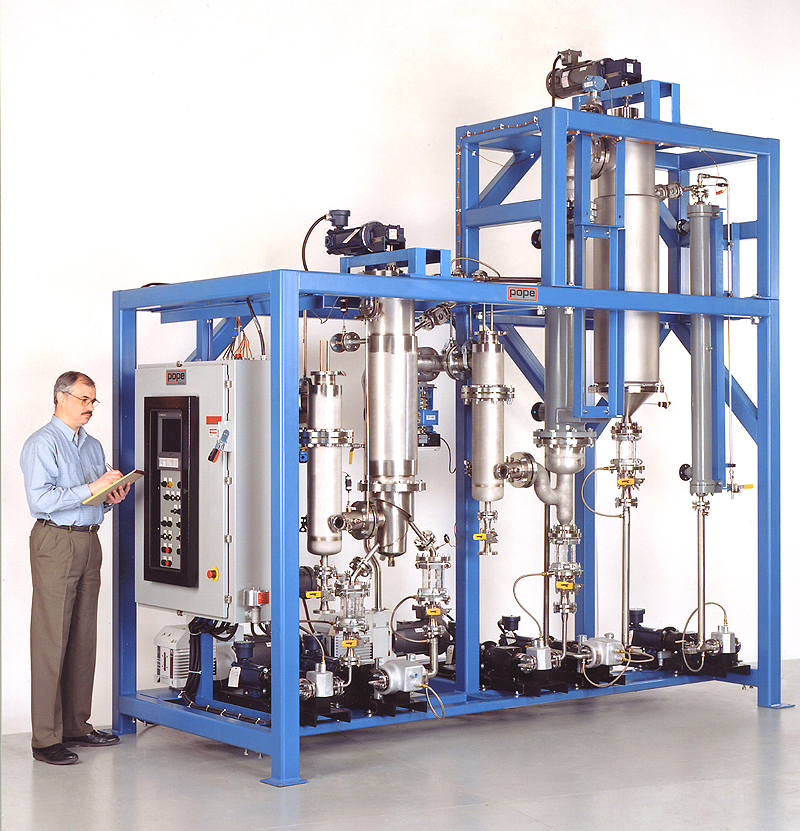

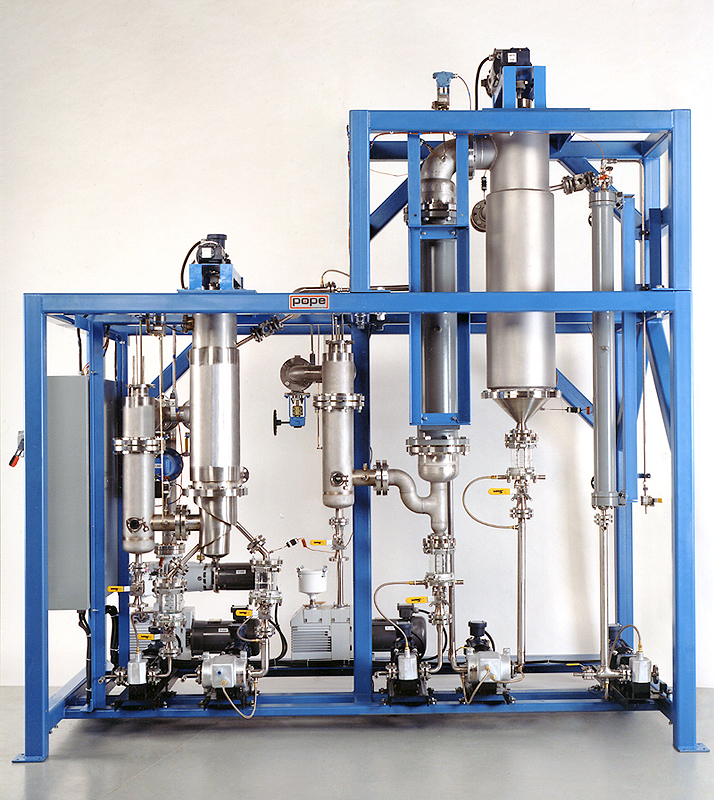

| 两级316不锈钢交钥匙系统 |
 |
| 两级都包括内置和外置冷凝器，及不锈钢容器。完全控制台装有报警装置。应用范围广泛，包括从聚合物中去除单体。 |
|
| 多功能6英寸分子蒸馏设备 |
 |
| 带玻璃脱气级，具有循环功能、连续进卸料。完全交钥匙操作和控制。适用于粘度较高的油和维生素分离及除臭。 |
|
| 20英寸分子蒸馏系统 |
 |
| 图中系统为20英寸蒸馏设备，蒸馏器身附有夹套，2.3平米蒸发面积，带障板式脱气级。高真空（达0.001 torr）、高温（达350C），该系统的应用范围非常广泛。 (点击后可观看大图) |
|
| 4级刮膜式分子蒸馏设备 |
 |
| 4级刮膜式分子蒸馏设备，用于医药中间体的生产，韩国用户。 |
|
| 两级刮膜式蒸馏系统 |
 |
| 两级刮膜式蒸馏系统，第一级为12英寸刮膜式蒸发器，第二级为9英寸分子蒸馏器。中国大陆地区用户。 (点击后可观看大图) |
|

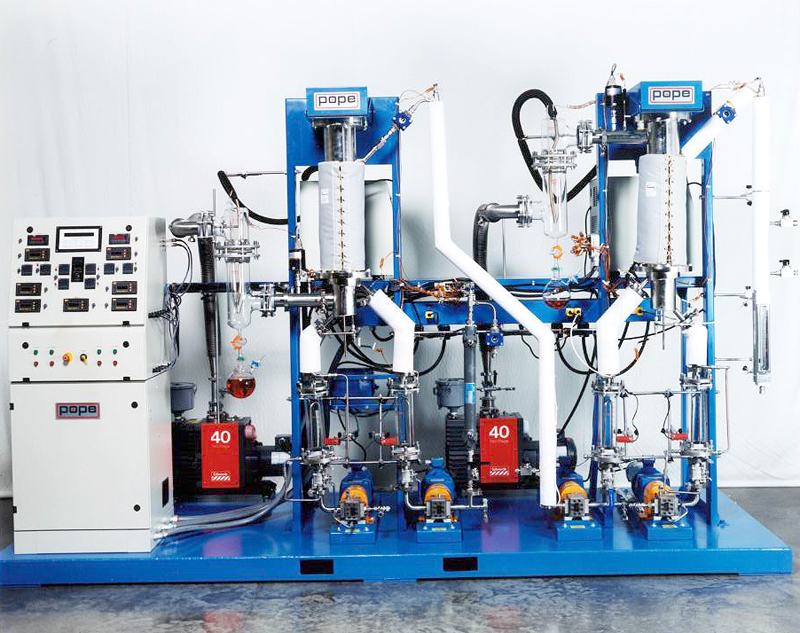

| 两级6英寸分子蒸馏系统 |
 |
| 两级6英寸刮膜式分子蒸馏系统。中国大陆地区用户。 |
|
|
|
| 还提供应用帮助、测试和定制收费加工服务 |
美国Pope科学公司设计的定制式蒸馏系统几乎能够适用于任何应用、需求和预算。可以提供专门功能和多功能的开发设备。我们的应用专家随时可以与客户讨论他们的项目，从可行性和初步设计一直到安装、培训和售后服务咨询。一般地，在客户提供“蒸馏设备应用问卷表（Still Application Questionnaire）时项目就开始了，如有必要，还需要在Pope公司装备精良的测试实验室进行样品实验。这些都是完全保密的。
如果客户短期内需要较大量的样品生产或更大量的产品，或者不需要设备而是在外加工产品，Pope公司还提供收费加工服务（Toll Processing Services）。
